三、使用說明
使用潤滑脂的錐入度為310～385（NLGI0#～1#）
貯油器內的壓力（回油口壓力）在3MPa以下時可直接使用。在3～10MPa時需采用外部泄油方式。
|
電源
|
AC220V 50Hz
|
|
功率
|
30W
|
|
電流
|
0.6A
|
|
瞬時電流
|
6.5A
|
|
允許電壓波動
|
+10～-15%
|
|
相對濕度
|
0-95%
|
|
暫載率
|
100%
|
|
絕緣等級
|
H
|

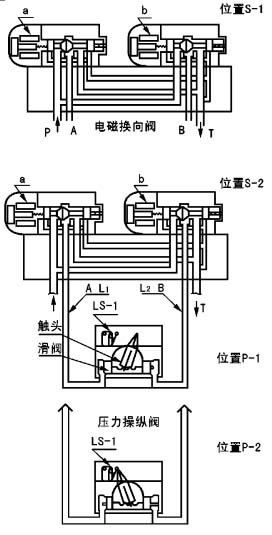

四、動作說明
位置S-1
圖示為給油結束狀態，電磁閥的電磁鐵a和b都斷電去磁，壓力油入口關閉，潤滑泵處于停止工作狀態。在此狀態下兩條供油主管都向貯油器開放。
位置S-2
泵啟動的同時，電磁鐵a通電得磁，泵輸出的潤滑脂經A 口被送向供油主管L1，供油主管L2仍向貯油器開放。
位置P-1
供油主管末端安裝壓力操縱閥，當主管L1末端的壓力超過壓力操縱閥的設定壓力時，將其滑閥推向右側。
位置P-2
滑閥移動右側，將與其聯動的觸頭拔到左側、使行程開關LS-1處于接通狀態，向電控柜發出信號，使電磁鐵a 斷電，泵停止工作，恢復到位置S-1。
下次給油，電磁鐵b通電，泵輸出的潤滑劑經B口被送向供油主管L2，壓力操縱閥動作使行程開關處于斷開狀態。
|
